سازه فضاکار چیست؟
- شناسه خبر: 1676
- تاریخ و زمان ارسال: ۱۴ مهر ۱۴۰۵ ساعت ۵:۳۸
سازه‌های فضاکار یکی از نوآوری‌های مهم در مهندسی سازه و معماری مدرن هستند که با استفاده از شبکه‌های سه‌بعدی از اعضای سازه‌ای، امکان ساخت بناهای بزرگ و پیچیده را با وزن کمتر و مقاومت بالاتر فراهم می‌کنند. این سیستم‌ها که در دهه‌های اخیر به ویژه در پروژه‌های صنعتی، تجاری و حتی مسکونی مورد استفاده قرار گرفته‌اند، توانسته‌اند با تغییر در رویکرد سنتی طراحی سازه‌ها، راه جدیدی برای سازندگان و مهندسان ارائه دهند. اما سازه فضاکار دقیقاً چیست؟ چگونه کار می‌کند؟ و چه مزایایی نسبت به روش‌های سنتی دارد؟ در این مقاله به بررسی کامل این مفهوم می‌پردازیم.
تعریف سازه فضاکار
سازه فضاکار یا فضاسازه (Space Frame) یک سیستم سازه‌ای سه‌بعدی است که از شبکه‌ای از اعضای خطی مانند تیرها، ستون‌ها یا لوله‌های فلزی تشکیل شده‌است. این اعضای به صورت هندسی منظم و با زوایای خاص به یکدیگر متصل می‌شوند تا یک ساختار جامد و پایدار ایجاد کنند. تفاوت اصلی این سازه‌ها با روش‌های سنتی در این است که بارهای وارده از طریق شبکه سه‌بعدی توزیع می‌شوند، نه تنها در یک یا دو بعد.
در این سیستم، اعضای سازه‌ای به صورت مدولار و تکراری طراحی می‌شوند و می‌توانند به صورت پیش‌ساخته در کارخانه تولید و سپس در محل پروژه مونتاژ شوند. این ویژگی باعث کاهش زمان و هزینه ساخت می‌شود و همچنین امکان ایجاد شکل‌های پیچیده و غیرمعمول را فراهم می‌آورد.
اصول کارکرد سازه فضاکار
سازه‌های فضاکار بر اساس اصول مکانیک جامدات و نظریه شبکه‌های فضایی طراحی می‌شوند. در این سیستم، بارهای وارده مانند وزن خود سازه، بارهای مرده و زنده، بارهای باد و زلزله از طریق شبکه سه‌بعدی توزیع می‌شوند. اعضای سازه‌ای که معمولاً از فولاد، آلومینیوم یا حتی مواد کامپوزیتی ساخته می‌شوند، تحت کشش، فشار یا خمش قرار می‌گیرند و با همکاری یکدیگر بار را به پایه‌های سازه منتقل می‌کنند.
یکی از ویژگی‌های کلیدی این سازه‌ها، استفاده از مودول‌های تکراری است. این مودول‌ها می‌توانند به صورت تکراری و یکنواخت در کنار یکدیگر قرار گیرند و ساختارهای بسیار بزرگ را بدون نیاز به اعضای بسیار بزرگ و سنگین تشکیل دهند. این ویژگی باعث کاهش وزن کل سازه و افزایش مقاومت آن در برابر بارهای مختلف می‌شود.
انواع سازه فضاکار
سازه‌های فضاکار در انواع مختلفی طراحی و ساخته می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند:

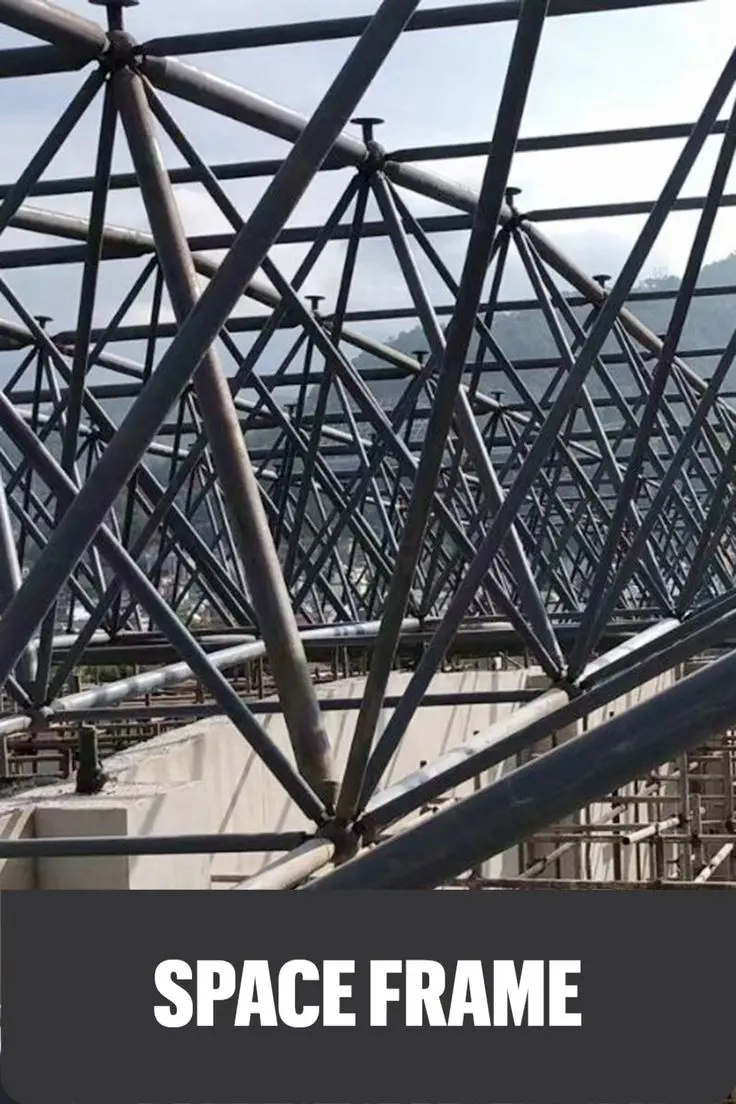

- سازه فضاکار مکعبی (Cubic Space Frame): از شبکه‌ای از مکعب‌های کوچک تشکیل شده که می‌توانند به صورت تکراری در کنار یکدیگر قرار گیرند. این نوع سازه‌ها معمولاً در سقف‌ها و پlafوندهای بزرگ استفاده می‌شوند.
- سازه فضاکار هرمی (Pyramidal Space Frame): از شبکه‌ای از هرم‌های کوچک تشکیل شده که مقاومت بالایی در برابر بارهای عمودی دارند. این نوع سازه‌ها در پروژه‌های با ارتفاع زیاد مانند برج‌ها و استادیوم‌ها کاربرد دارند.
- سازه فضاکار دایره‌ای (Circular Space Frame): از شبکه‌ای از اعضای دایره‌ای یا بیضوی تشکیل شده که برای ساخت سقف‌های گنبدی یا استادیوم‌ها استفاده می‌شوند.
- سازه فضاکار دوگانه (Double Layer Space Frame): شامل دو لایه شبکه فضاکار است که با فاصله‌ای از یکدیگر قرار گرفته‌اند. این نوع سازه‌ها مقاومت بالایی در برابر بارهای جانبی مانند باد و زلزله دارند.
هر یک از این انواع می‌توانند با تغییر در هندسه و مواد استفاده شده، برای پروژه‌های مختلفی از جمله ساختمان‌های مسکونی، تجاری، صنعتی و حتی سازه‌های موقت و نمایشگاهی استفاده شوند.
مزایای استفاده از سازه فضاکار
سازه‌های فضاکار به دلیل ویژگی‌های منحصر به فرد خود، در مقایسه با روش‌های سنتی ساخت‌وساز، مزایای بسیاری دارند:
- وزن سبک‌تر: به دلیل توزیع بار در سه بعد و استفاده از اعضای کوچک و تکراری، وزن کل سازه کاهش می‌یابد که این موضوع باعث کاهش هزینه‌های حمل و نقل و مونتاژ می‌شود.
- مقاومت بالا: شبکه سه‌بعدی این سازه‌ها باعث می‌شود که بارهای وارده به صورت یکنواخت توزیع شوند و سازه در برابر بارهای جانبی مانند باد و زلزله مقاومت بیشتری داشته باشد.
- طراحی‌های خلاقانه: امکان ایجاد شکل‌های پیچیده و غیرمعمول بدون نیاز به اعضای بسیار بزرگ، این سازه‌ها را برای معماری مدرن و نوآورانه مناسب می‌سازد.
- ساخت سریع‌تر: به دلیل تولید پیش‌ساخته در کارخانه و مونتاژ آسان در محل پروژه، زمان ساخت کاهش می‌یابد.
- کاهش هزینه‌ها: کاهش وزن، سرعت ساخت و استفاده از مواد بهینه باعث کاهش هزینه‌های کلی پروژه می‌شود.
این مزایا باعث شده‌اند که سازه‌های فضاکار در پروژه‌های بزرگ و کوچک، از جمله مراکز خرید، استادیوم‌ها، فرودگاه‌ها و حتی ساختمان‌های مسکونی مدرن استفاده شوند.
چالش‌ها و محدودیت‌ها
با وجود مزایای فراوان، استفاده از سازه‌های فضاکار نیز با چالش‌هایی همراه است:
- نیاز به طراحی دقیق: به دلیل پیچیدگی شبکه سه‌بعدی، طراحی این سازه‌ها نیاز به نرم‌افزارهای پیشرفته و مهندسان متخصص دارد.
- نیاز به مونتاژ دقیق: هرگونه خطا در مونتاژ می‌تواند باعث کاهش مقاومت سازه شود، بنابراین نیاز به کارگران ماهر و تجهیزات مناسب وجود دارد.
- هزینه اولیه بالاتر: اگرچه هزینه‌های کلی پروژه کاهش می‌یابد، اما هزینه طراحی و تولید پیش‌ساخته ممکن است در ابتدا بیشتر از روش‌های سنتی باشد.
- نیاز به نگهداری منظم: به دلیل پیچیدگی ساختار، نیاز به بررسی‌های دوره‌ای برای تشخیص خرابی‌های احتمالی در اعضای سازه‌ای وجود دارد.
با این حال، با پیشرفت فناوری و افزایش تجربه مهندسان، این چالش‌ها به تدریج کاهش یافته و استفاده از سازه‌های فضاکار در پروژه‌های مختلف رایج‌تر می‌شود.
کاربردهای عملی سازه فضاکار
سازه‌های فضاکار در پروژه‌های مختلفی از جمله زیرساخت‌ها، ساختمان‌های تجاری و حتی سازه‌های موقت استفاده می‌شوند. برخی از کاربردهای رایج این سازه‌ها عبارتند از:
- سقف‌های بزرگ: در مراکز خرید، استادیوم‌ها و فرودگاه‌ها برای پوشش مساحت‌های وسیع بدون نیاز به ستون‌های داخلی.
- ساختمان‌های صنعتی: در انبارها، کارخانه‌ها و مراکز تولید برای ایجاد فضاهای باز و بدون ستون.
- ساختمان‌های تجاری: در مراکز خرید، هتل‌ها و ساختمان‌های اداری برای ایجاد فضاهای داخلی بزرگ و بدون محدودیت.
- ساختمان‌های مسکونی مدرن: در ویلاها و آپارتمان‌های مدرن برای ایجاد سقف‌های گنبدی یا طراحی‌های خلاقانه.
- سازه‌های موقت و نمایشگاهی: در نمایشگاه‌ها، رویدادهای فرهنگی و حتی سازه‌های موقت برای رویدادهای بزرگ.
یکی از نمونه‌های معروف استفاده از سازه فضاکار، سقف استادیوم‌های بزرگ مانند استادیوم المپیک مونیخ یا سقف فرودگاه‌های مدرن است. این سازه‌ها نه تنها عملکردی دارند، بلکه از نظر معماری نیز بسیار جذاب هستند.
مواد استفاده شده در سازه فضاکار
مواد مورد استفاده در ساخت سازه‌های فضاکار باید دارای مقاومت بالا، وزن سبک و دوام کافی باشند. برخی از مواد رایج عبارتند از:
- فولاد: به دلیل مقاومت بالا و امکان تولید اعضای با ضخامت مختلف، یکی از مواد رایج در این سازه‌ها است.
- آلومینیوم: برای پروژه‌هایی که نیاز به وزن سبک‌تر دارند، آلومینیوم استفاده می‌شود، اگرچه مقاومت آن کمتر از فولاد است.
- مواد کامپوزیتی: در برخی پروژه‌های خاص، از مواد کامپوزیتی برای کاهش وزن و افزایش مقاومت در برابر خوردگی استفاده می‌شود.
انتخاب ماده بستگی به نیازهای پروژه، بودجه و شرایط محیطی دارد. برای مثال، در مناطق با بارهای زلزله‌ای بالا، استفاده از فولاد با مقاومت بالا ضروری است.
نکات مهم در طراحی و اجرای سازه فضاکار
برای طراحی و اجرای موفق یک سازه فضاکار، باید به نکات زیر توجه کرد:
- تحلیل دقیق بارها: باید بارهای وارده از جمله وزن خود سازه، بارهای مرده و زنده، بارهای باد و زلزله به دقت تحلیل شوند.
- انتخاب هندسه مناسب: هندسه شبکه باید به گونه‌ای طراحی شود که بارها به صورت یکنواخت توزیع شوند و هیچ نقطه‌ای تحت بار بیش از حد قرار نگیرد.
- استفاده از نرم‌افزارهای پیشرفته: برای تحلیل و طراحی این سازه‌ها، نرم‌افزارهای تخصصی مانند SAP2000، ETABS یا AutoCAD استفاده می‌شود.
- مونتاژ دقیق: هرگونه خطا در مونتاژ می‌تواند باعث کاهش مقاومت سازه شود، بنابراین باید توسط کارگران ماهر و با استفاده از تجهیزات مناسب انجام شود.
- نگهداری دوره‌ای: بررسی‌های منظم برای تشخیص خرابی‌های احتمالی در اعضای سازه‌ای ضروری است.
با توجه به پیچیدگی این سازه‌ها، مشاوره با مهندسان متخصص و استفاده از استانداردهای ملی و بین‌المللی مانند استانداردهای AISC (آمریکا) یا Eurocode (اروپا) بسیار مهم است.
برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز و روش‌های نوین طراحی سازه می‌توانید به وبلاگ ساختمان مراجعه کنید.
سازه‌های فضاکار با ترکیب نوآوری در طراحی و استفاده از فناوری‌های پیشرفته، راه جدیدی را برای ساخت بناهای بزرگ و پیچیده ارائه داده‌اند. این سیستم‌ها نه تنها عملکردی دارند، بلکه امکان ایجاد طراحی‌های معماری خلاقانه را نیز فراهم می‌آورند. با توجه به مزایای فراوان و کاربردهای گسترده، انتظار می‌رود که استفاده از این سازه‌ها در آینده نزدیک افزایش یابد و در پروژه‌های مختلفی از جمله ساختمان‌های مسکونی، تجاری و صنعتی به کار گرفته شوند.
